H74薄型對夾旋啟止回閥，是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。薄型止回閥主要適用于給水系統、石油、 化工、冶金等工業部門對有安裝空間限制的場所最為適用。

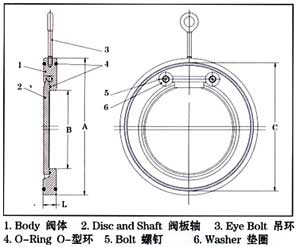

結構示意圖
標準產零件材料組合
| 閥體 | 碳鋼 |
|---|---|
| 閥板 | 碳鋼 |
| O-型環 | 丁腈或乙丙橡膠 |
| 螺釘墊圈 | 不銹鋼 |
| 吊環 | 碳鋼 |
| 閥體 | 不銹鋼 |
|---|---|
| 閥板 | 不銹鋼 |
| O-型環 | 氟化橡膠 |
| 螺釘墊圈 | 不銹鋼 |
| 吊環 | 不銹鋼 |
| 閥體 | 不銹鋼 |
|---|---|
| 閥板 | 不銹鋼 |
| O-型環 | 氟化橡膠 |
| 螺釘墊圈 | 不銹鋼 |
| 吊環 | 不銹鋼 |

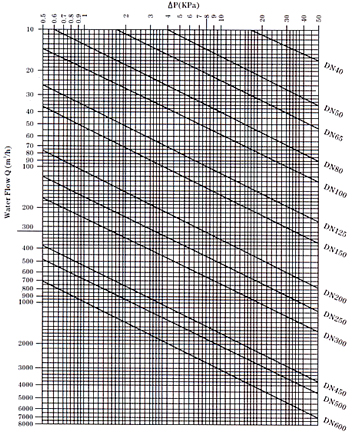

主要尺寸
| Size | B | A(N F) | L | C | Weight | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NF PN16 | NF PN10 | NF PN16 | NF PN25 | NF PN40 | PN6 | PN10 | PN16 | PN25 | PN40 | |||||
| DN40 | 1 1/2″ | 23 | 88 | 93 | 93 | 93 | 16 | 16 | 16 | 16 | 16 | 22 | 76.5 | |
| DN50 | 2″ | 33 | 98 | 108 | 108 | 108 | 16 | 16 | 16 | 16 | 16 | 22 | 93 | |
| DN65 | 2 1/2″ | 41 | 118 | 128 | 128 | 128 | 16 | 16 | 16 | 16 | 16 | 22 | 113.8 | |
| DN80 | 3″ | 54 | 134 | 144 | 144 | 144 | 16 | 16 | 16 | 16 | 16 | 22 | 128 | |
| DN100 | 4″ | 71 | 154 | 164 | 171 | 170 | 16 | 16 | 16 | 16 | 16 | 22 | 144.5 | |
| DN125 | 5″ | 92 | 184 | 193 | 196 | 196 | 16 | 16 | 16 | 16 | 16 | 23 | 173.5 | |
| DN150 | 6″ | 112 | 209 | 220 | 228 | 228 | 19 | 19 | 19 | 19 | 19 | 24 | 197.4 | |
| DN200 | 8″ | 155 | 264 | 275 | 288 | 291 | 28 | 28 | 28 | 28 | 28 | 30 | 254.5 | |
| DN250 | 10″ | 201 | 319 | 330 | 343 | 354 | 32 | 32 | 32 | 32 | 32 | 39 | 306.5 | |
| DN300 | 12″ | 240 | 375 | 380 | 403 | 420 | 38 | 38 | 38 | 38 | 38 | 53 | 357.5 | |
| DN350 | 14″ | 270 | 425 | 440 | 460 | 477 | 38 | 38 | 38 | 38 | 38 | 53 | 408.5 | |
| DN400 | 16″ | 311 | 470 | 493 | 517 | 549 | 48 | 48 | 48 | 48 | 48 | 53 | 448 | |
| DN450 | 18″ | 360 | 529 | 543 | 567 | 574 | 48 | 48 | 48 | 48 | 48 | 77 | 498.5 | |
| DN500 | 20″ | 410 | 579 | 598 | 627 | 630 | 58 | 58 | 58 | 58 | 58 | 86 | 550.5 | |
| DN600 | 24″ | 490 | 683 | 697 | 733 | 68 | 68 | 68 | 68 | 68 | 110 | 665.5 | ||
